Skabeloner



Så kommer der lidt kedeligt arbejde: der skal tegnes.

Der er flere muligheder. For det første kan man købe færdige tegninger. Det er som regel kun den ene side, der er tegnet - dvs. du tegner den ene side og derefter den anden, spejlvendt over centeret.

For det andet kan man købe en bog. Som regel er der en eller flere mål på kanoer.

Der er også den mulighed at finde en på nettet. De, som jeg har set, har jeg ikke turdet gå igang med.

Den båd, som jeg har bygget, eller ved at bygge, har jeg fra en bog. Da jeg havde tegnet den op, var der flere fejl, så det blev rettet til som jeg syntes. Båden er blevet lidt højere samt bredere.

Men det er m
eget nemt. Start med at lave en grundlinie og vinkelret på denne en centerlinie. Herefter med 5 cm spring en linie ud fra grundlinien og centerlinien. På disse sættes så en prik, som til sidst vil give faconen på skabelonerne.

For at tegne konturen op, sættes et søm i hver prik, lig en tynd bøjelig liste op til sømmene, herefter tegn konturen efter listen.

Men har du adgang til AutoCad, Solidworks eller andet tegneprogram, vil dette da være nemmere og hurtigere.

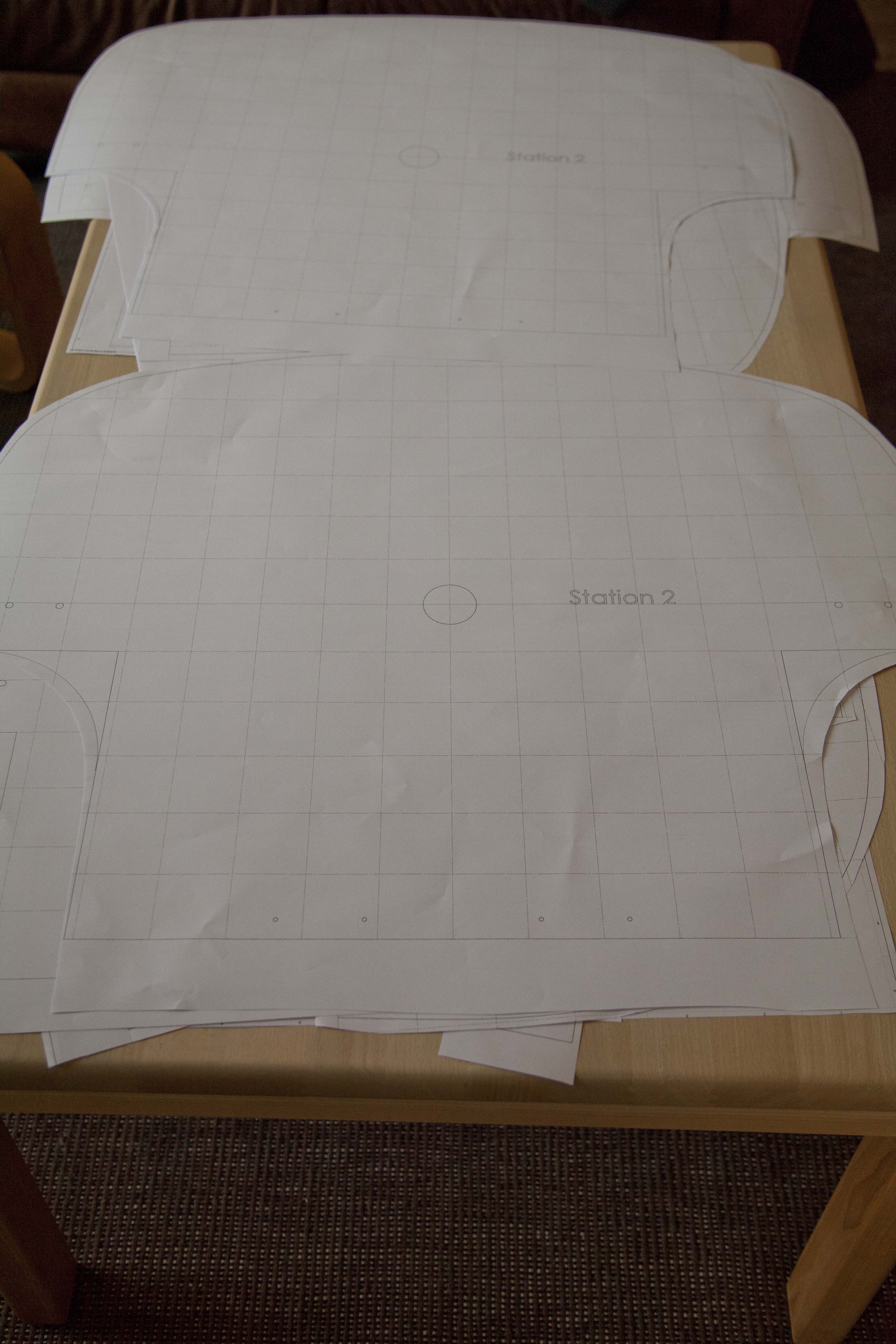

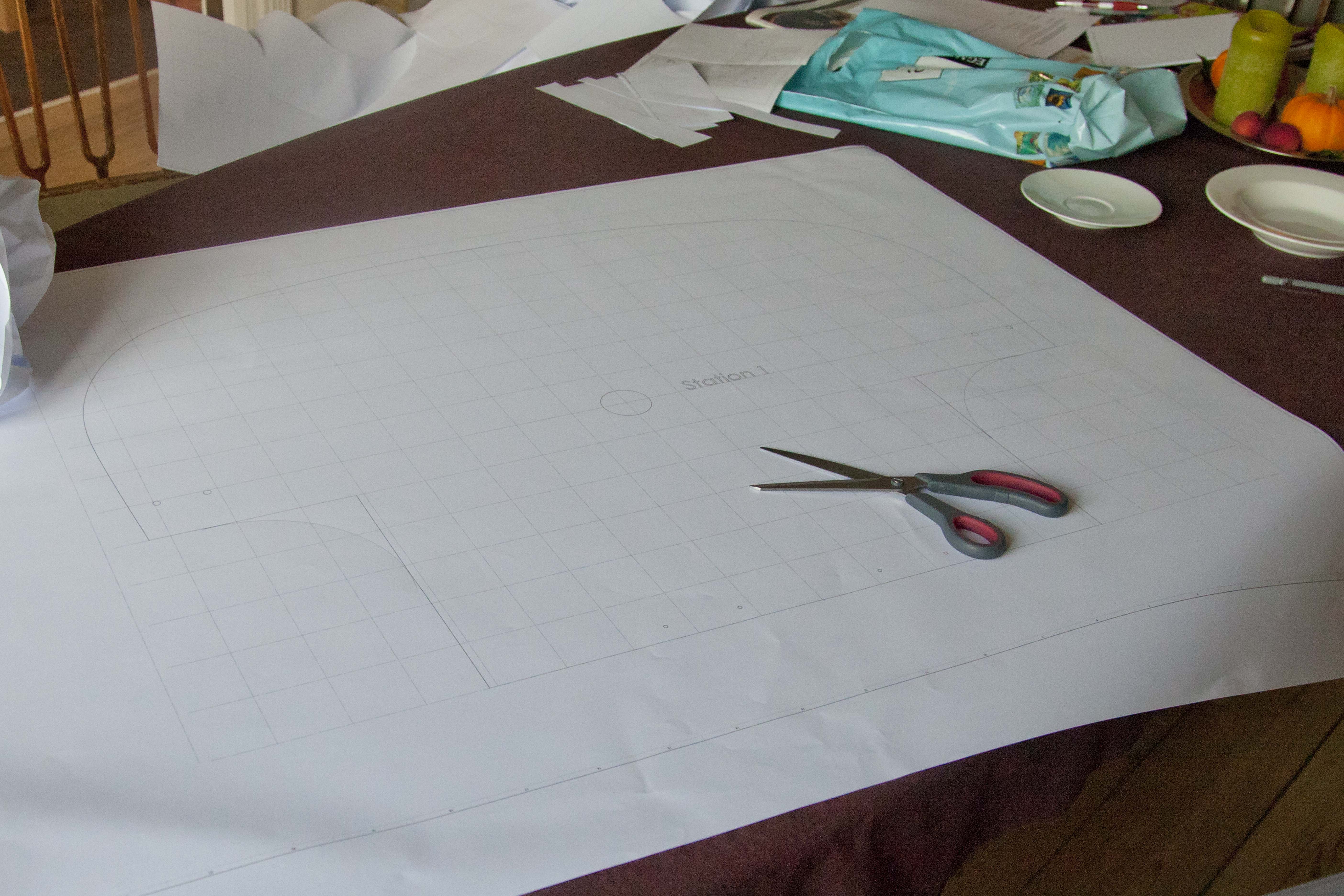

Jeg fik lavet en tegning til hver skabelon, på den måde kunne jeg bruge grundlinien på hver tegning til at rette tegningen parallelt på spånpladens kant.

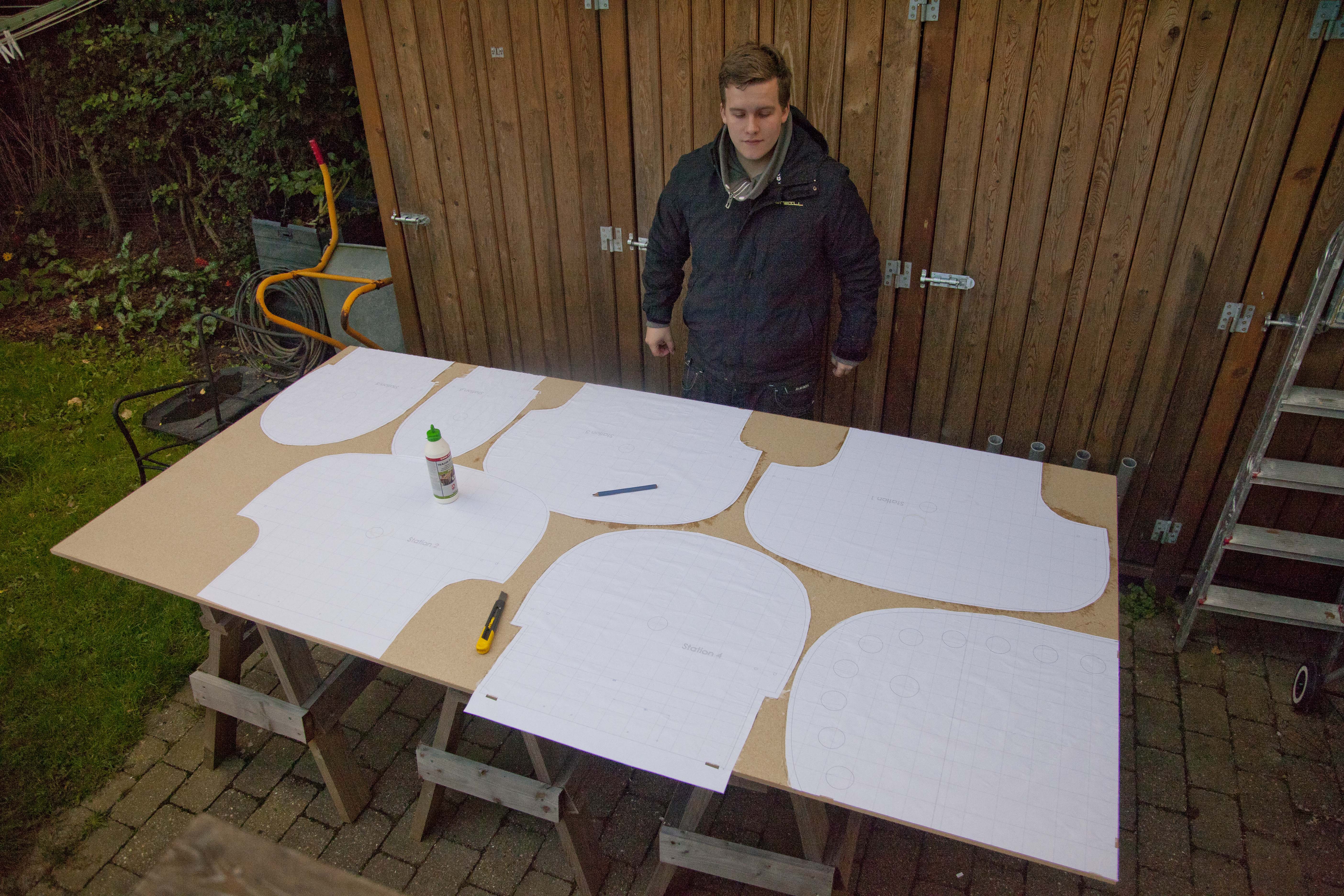

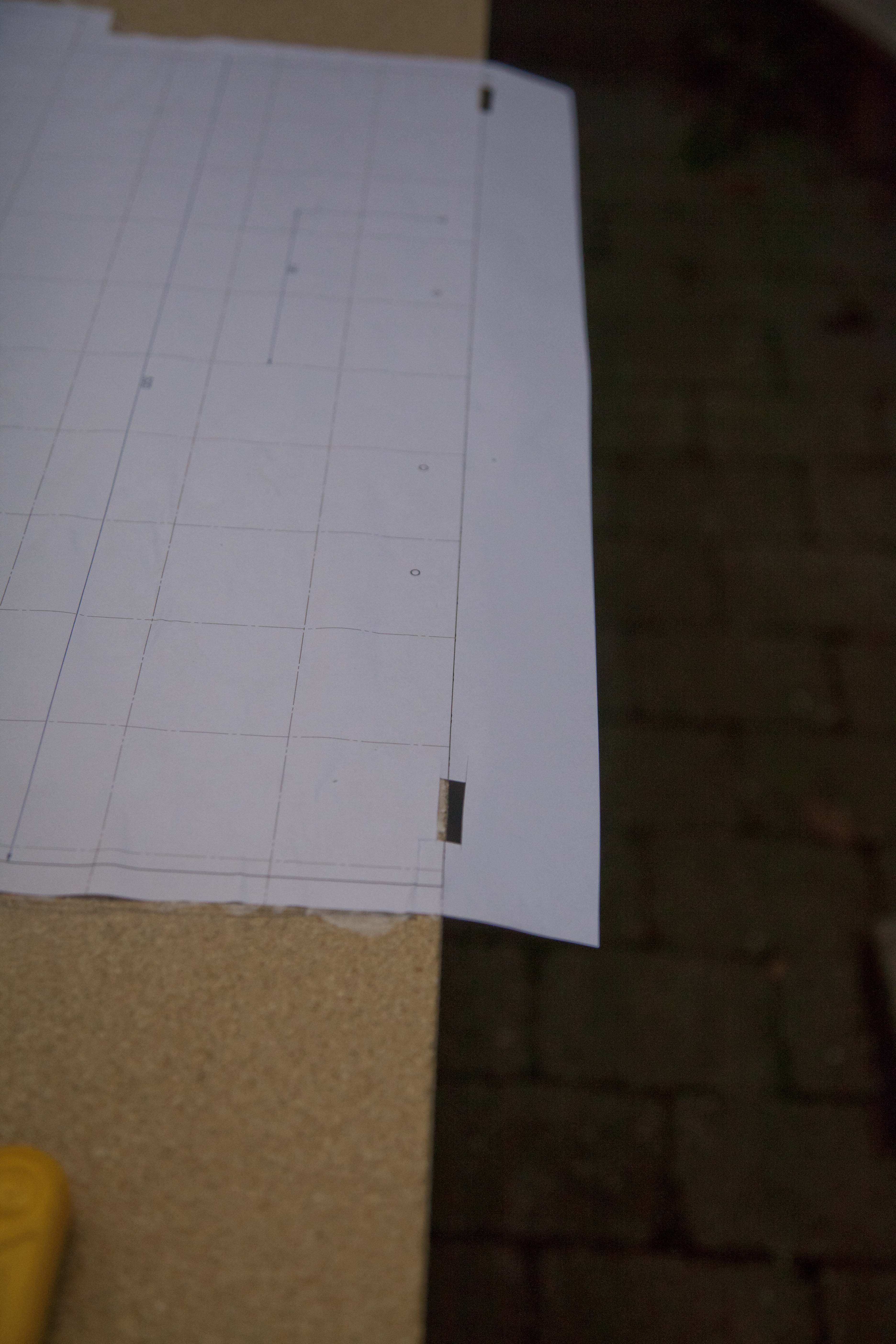

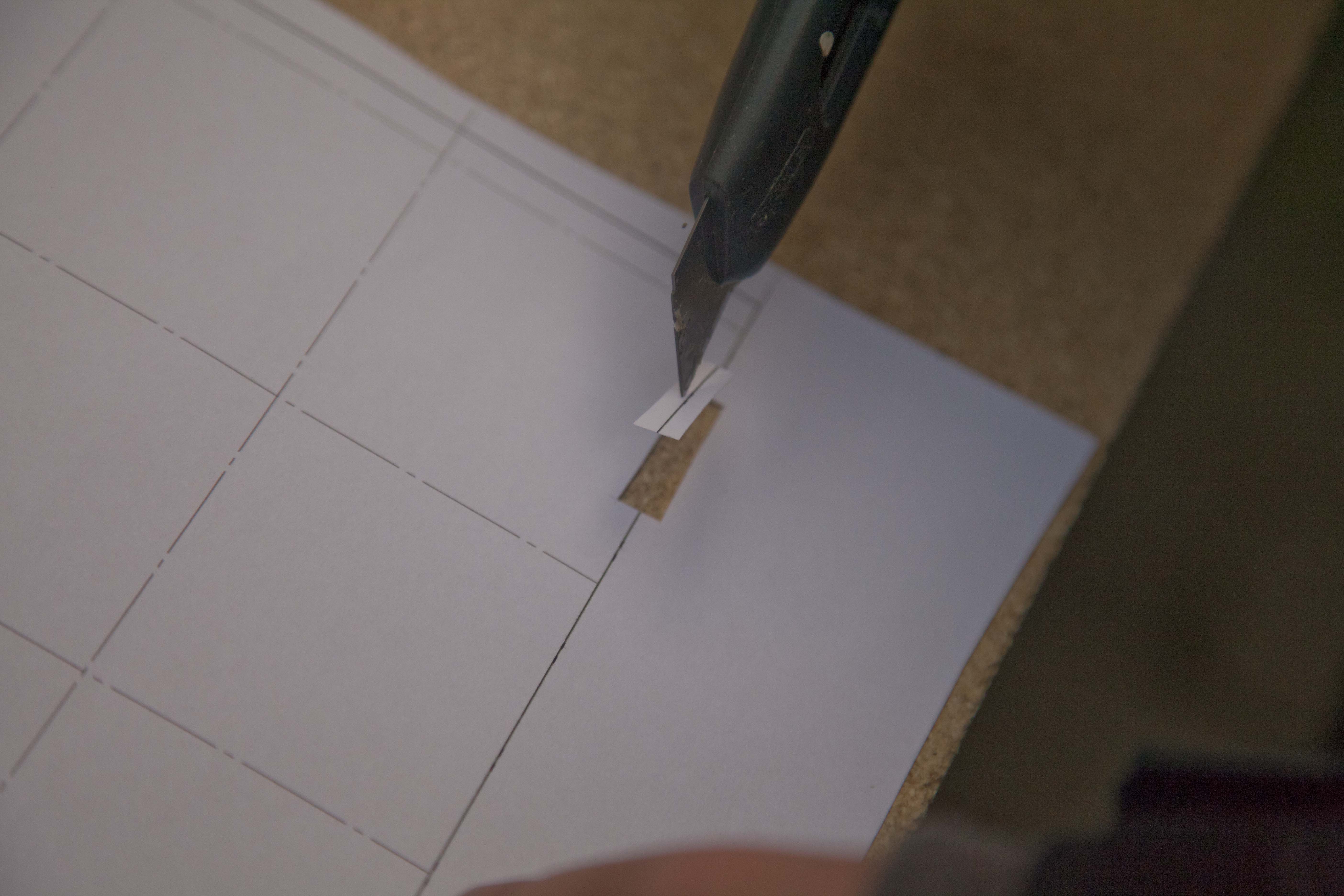

Ved at skære 2 kikhuller på grundlinien, kan du se pladens kant. Kom lim på pladen, her brugte jeg både spray og alm. snedk
erlim. Jeg kan anbefale at bruge spray lim. Papiret krøller for meget med alm. lim. At få papiret på pladen er bedst at være to til, den ene holder, mens den anden får placeret de to kikhuller på pladens kant, glat herefter fra kanten op mod toppen af papiret mens den anden holder toppen af papiret.




Til projektet her, brugte jeg 3 stk. 12 mm spånplader 1250x2500.

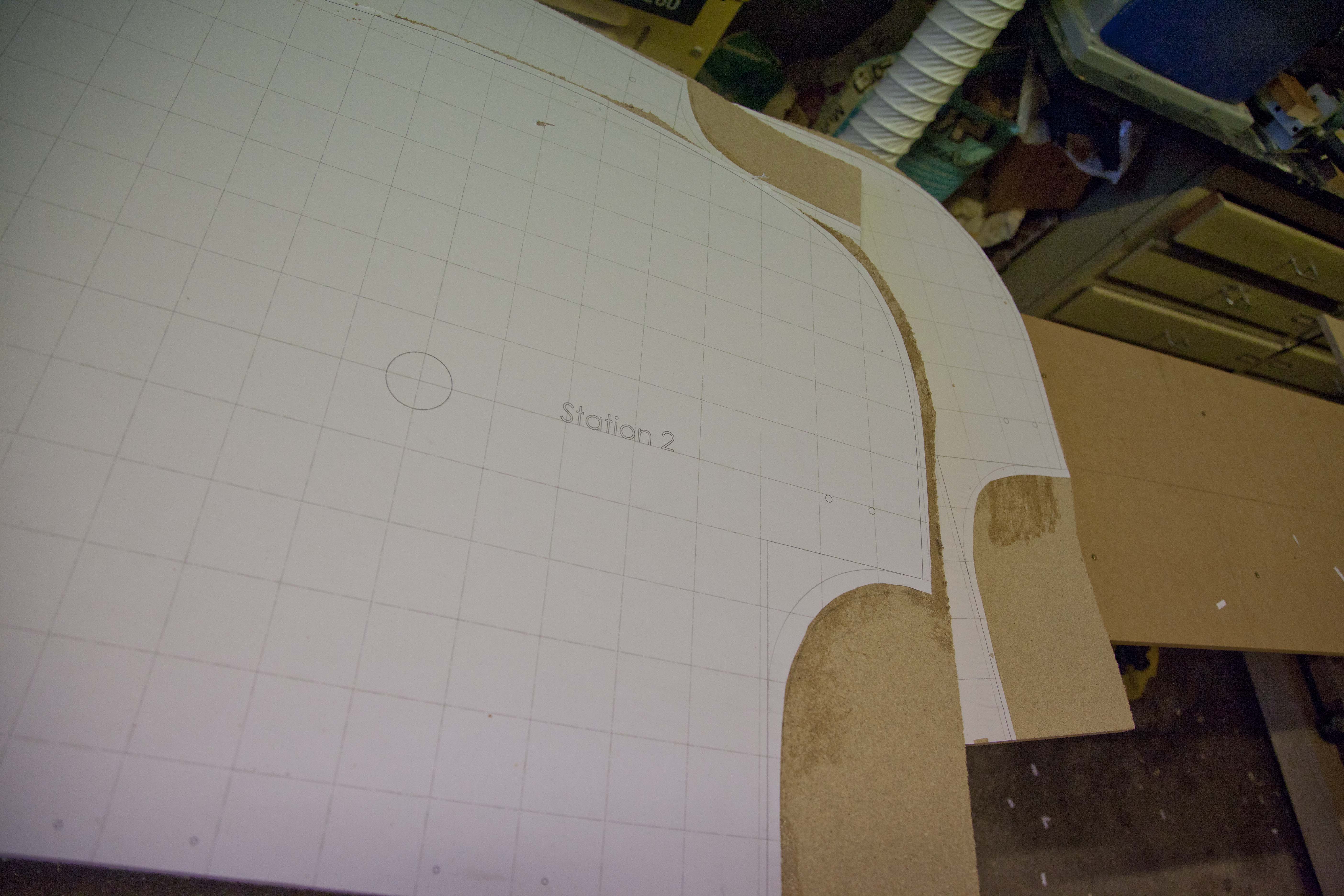

Efter at de havde tørret et døgns tid, var tiden kommet til at de skulle saves groft ud. Til dette brugte jeg en stiksav og herefter kom de på bånd
saven og blev savet så tæt på konturen som mulig ca. 1-2 mm fra. Det kan også lade sig gøre med stiksaven, men husk at stille klingen på 0 eller 1 og lad maskinen arbejde stille og roligt.

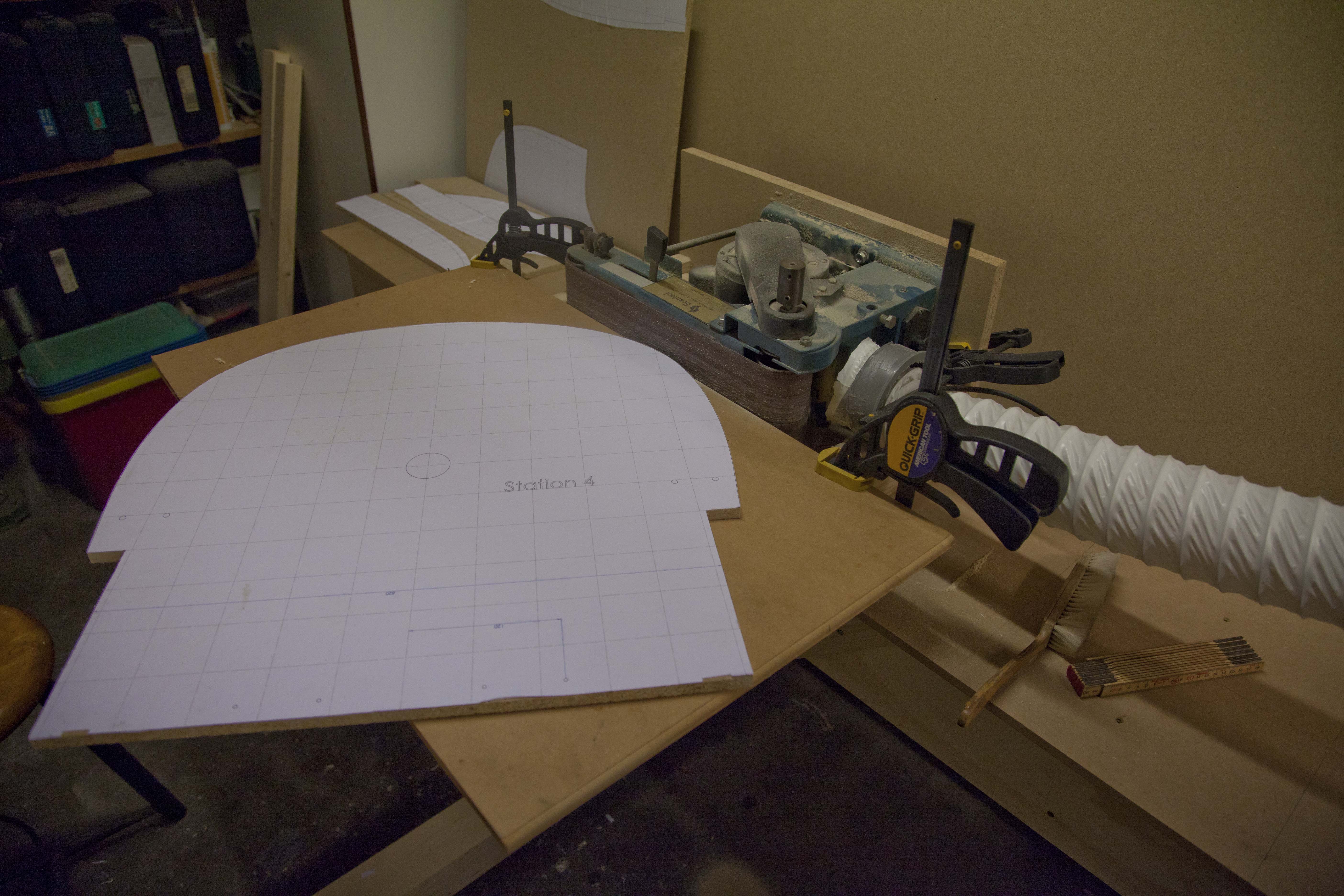

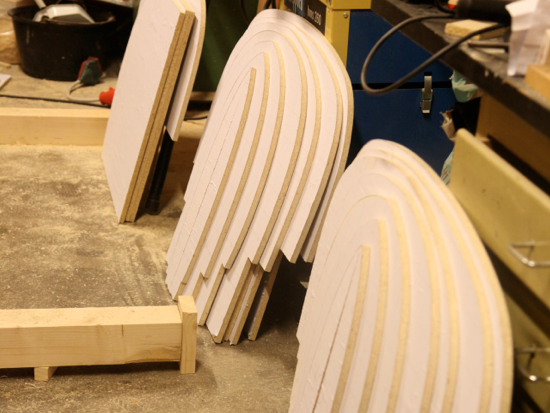

Så er der kun slibearbejdet tilbage inden skabelonerne er færdige. Jeg har en båndsliber som jeg byggede lidt om eller rettere sagt, jeg byggede en kasse, så den kunne ligge ned. Dette kan ikke anbefales, da papiret ikke bliver slebet af på samme måde som spånpladen. Papiret ligger sig, så det ikke er til at se stregen, som der skal slibes efter. Den skulle stå på højkant, så båndet sleb ned mod landet. Det ville havet været perfekt. Eller også skulle man havde investeret i en rondelsliber ?.





Nu er tiden kommet til skabelonerne.
